در هر سیستم صنعتی که شافت در حال چرخش وجود دارد، یک چالش بزرگ پیش روی طراحان و مهندسان است: چگونه از نشت سیال جلوگیری کنیم و همزمان مانع ورود آلودگی به داخل شویم؟ پاسخ این سؤال در یک قطعه کوچک اما حیاتی نهفته است؛ کاسه نمد.

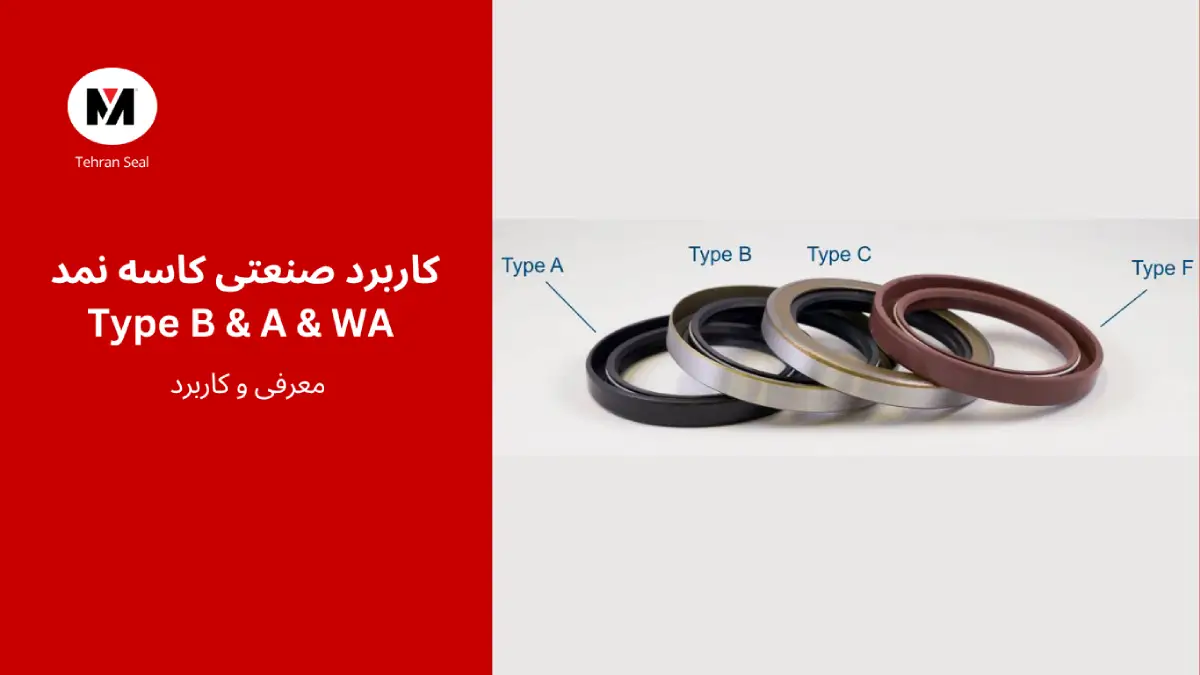

طراحی این قطعه بسته به شرایط کاری و نوع دستگاه متفاوت است. سه مدل پرکاربرد که در صنایع مختلف استفاده می‌شوند، Type A، Type B و WA هستند. هر کدام از این طراحی‌ها ویژگی‌های خاص خود را دارند و انتخاب درست آن‌ها می‌تواند هزینه‌های تعمیرات را کاهش داده و عمر مفید تجهیزات را افزایش دهد.
کاسه نمد Type A – ستاره محیط‌های تمیز و کم‌چالش
کاسه نمد Type A به دلیل طراحی ساده با یک لبه آب‌بندی و فنر داخلی، انتخاب اول برای بسیاری از محیط‌های تمیز و کاربردهای عمومی است.
مزیت اصلی این مدل، هزینه پایین، نصب آسان و کارایی مناسب در شرایطی است که آلودگی محیطی کم یا نزدیک به صفر باشد.
نمونه کاربردهای صنعتی:
- گیربکس خطوط تولید: در کارخانه‌هایی که داخل سالن و در شرایط پایدار کار می‌کنند.
- کمپرسورهای صنعتی کوچک: مخصوصاً آن‌هایی که در محیط‌های بسته و دارای سیستم فیلتراسیون قرار دارند.
- پمپ‌های انتقال روغن یا آب سرد: در شرایط عاری از گرد و غبار.
- موتورهای برقی با کارکرد ثابت: که در محیط کنترل‌شده نصب شده‌اند.
کاسه نمد Type B – انتخاب هوشمند برای محیط‌های نیمه‌آلوده
طراحی Type B علاوه بر لبه اصلی، یک لبه ثانویه اضافه دارد که به عنوان محافظ اضافی عمل می‌کند و مانع ورود ذرات و گردوغبار به بخش آب‌بندی می‌شود.
این طراحی، انتخابی ایده‌آل برای محیط‌هایی است که شرایط کاری نسبت به Type A سخت‌تر است اما هنوز به شدت آلوده یا خشن نیست.
نمونه کاربردهای صنعتی:
- ماشین‌آلات تراشکاری و فرز کاری: جایی که تراشه‌های فلزی یا براده‌ها در هوا وجود دارند.
- پمپ‌های کارگاه‌های صنعتی: که در معرض بخارات شیمیایی یا روغن‌های پاششی هستند.
- تجهیزات بسته‌بندی مواد پودری: مانند صنایع آرد و خوراک دام.
- گیربکس ماشین‌آلات نیمه‌باز: که گاهی گردوغبار سبک به آن‌ها می‌رسد.
کاسه نمد WA – قهرمان محیط‌های خشن و آلوده
مدل WA با داشتن یک لبه گردوغبار (Dust Lip) علاوه بر لبه اصلی، توانایی مقاومت بالایی در برابر آلودگی‌های محیطی دارد. این ویژگی‌ها باعث شده در پروژه‌های میدانی و outdoor انتخاب شماره یک باشد.
نمونه کاربردهای صنعتی:
- ماشین‌آلات راهسازی: مانند لودر، بیل مکانیکی و گریدرها که در خاک و گل کار می‌کنند.
- تجهیزات معدنی: مثل نوار نقاله‌های معادن که در معرض گردوغبار و سنگریزه‌ها هستند.
- دستگاه‌های کشاورزی: کمباین، تراکتور و پمپ‌های آب مزرعه.
- توربین‌ها و ژنراتورها در فضای باز: که در معرض باران، رطوبت و آلاینده‌ها قرار دارند.
چرا انتخاب بر اساس کاربرد مهم است؟
تجربه نشان داده که انتخاب اشتباه طراحی کاسه نمد، حتی با کیفیت ساخت عالی، می‌تواند منجر به خرابی‌های سریالی شود. برای مثال:
- استفاده از Type A در بیل مکانیکی باعث ورود لجن به یاتاقان و از کارافتادن خط هیدرولیک خواهد شد.
- استفاده از WA در یک دستگاه داخل سالن، فقط هزینه بیشتر و افزایش اصطکاک را به همراه دارد.
نقش متریال در کاربرد صنعتی
فارغ از طراحی، متریال مورد استفاده در لبه‌ها و بدنه کاسه نمد اهمیت بالایی دارد:
- NBR: مناسب برای روغن‌ها و گریس در دمای متوسط.
- FKM/Viton: عالی برای دمای بالا و محیط‌های شیمیایی.
- سیلیکون: ایده‌آل برای کاربردهای غذایی یا بهداشتی.
مثلاً یک کاسه نمد WA از جنس FKM می‌تواند بهترین انتخاب برای پمپ انتقال اسید در فضای باز باشد.
جدول راهنمای سریع انتخاب
| طراحی کاسه نمد | شرایط محیط | نمونه صنعت | توصیه کلی |
|---|---|---|---|
| Type A | تمیز، داخل سالن | گیربکس خطوط تولید | اقتصادی و کارآمد در شرایط ساده |
| Type B | نیمه‌آلوده | ماشین‌آلات تراشکاری | تعادل بین قیمت و حفاظت |
| WA | بسیار آلوده و سخت | تجهیزات معدنی | بیشترین عمر مفید در محیط‌های خشن |
نگهداری و طول عمر
برای هر سه نوع طراحی، رعایت چند نکته، عمر مفید را دوبرابر می‌کند:
- بررسی منظم و پاکسازی دور شافت.
- استفاده از گریس یا روغن مناسب قبل از نصب.
- پیشگیری از برخورد مستقیم شعله یا مواد شیمیایی مخرب.
در یک جمله: محیط کاری، میزان آلودگی و شرایط عملیاتی، مشخص می‌کند که باید Type A، Type B یا WA انتخاب شود.
انتخاب درست نه تنها از نشت و خرابی جلوگیری می‌کند، بلکه باعث صرفه‌جویی بلندمدت در هزینه‌ها و توقف کمتر خط تولید خواهد شد.
