احتمالاً برای خیلی‌ها عجیب است که یک قطعه فنری کوچک، آن‌قدر در عملکرد یک سیستم بزرگ صنعتی اثرگذار باشد.
فنر داخلی کاسه‌نمد دقیقاً مثل یک «دست ماهر» عمل می‌کند که همیشه با فشار مناسبی روی شافت نشسته و نمی‌گذارد کوچک‌ترین نشتی یا ذره خارجی وارد سیستم شود.
اگر بخواهیم ساده بگوییم:
کاسه‌نمد بدون فنر داخلی، مثل درب یخچال بدون لاستیک آب‌بندی است؛ بله! بسته می‌شود، ولی sealing واقعی انجام نمی‌شود.

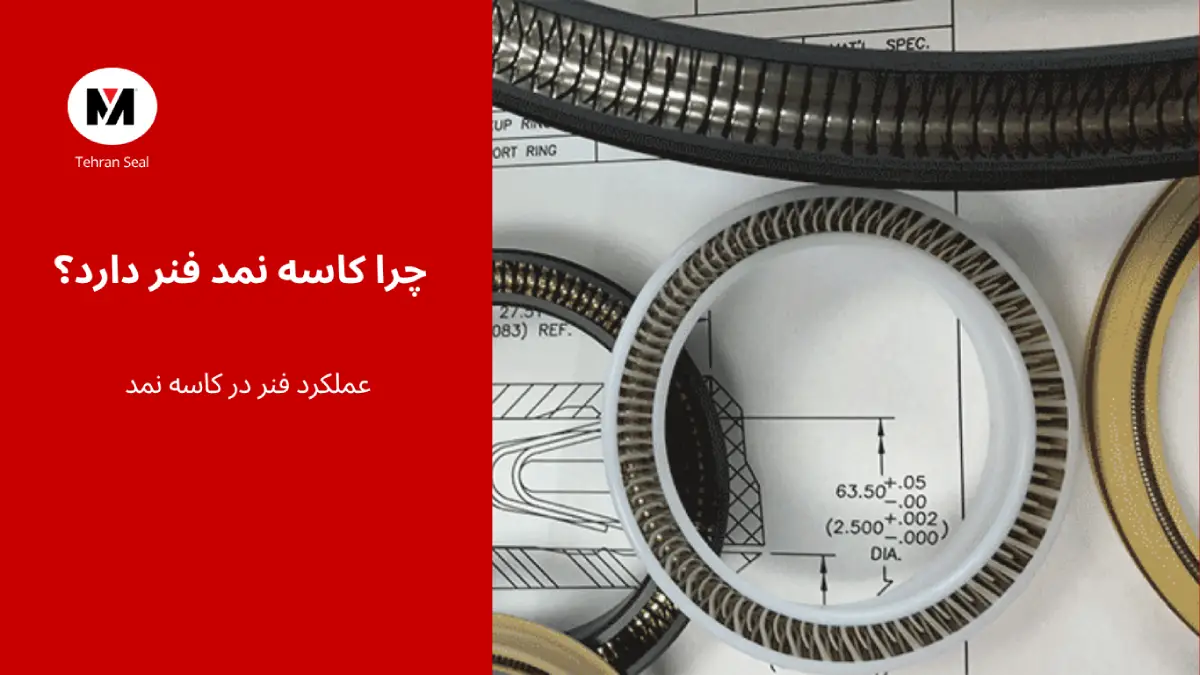

فنر داخلی کاسه‌نمد چیست؟
فنر داخلی یا Garter Spring یک فنر حلقه‌ای باریک است که به‌صورت پیوسته دور لبه داخلی کاسه‌نمد قرار دارد.
این فنر دو وظیفه اصلی دارد:
- تأمین فشار ثابت روی لبه آب‌بندی تا همیشه با شافت در تماس کامل باشد.
- جبران تغییرات فرسایش و دما که باعث شل‌شدن لبه کاسه‌نمد در طول زمان می‌شود.
ساخت این فنر معمولاً از فولاد فنری ضدزنگ (Stainless Steel) یا فولاد کربنی با روکش ضدزنگ است تا در برابر خوردگی و خستگی مکانیکی مقاوم باشد.
نقش حیاتی فنر در فرآیند آب‌بندی
۱. ایجاد فشار یکنواخت روی شافت
بدون فنر داخلی، لبه کاسه‌نمد تحت فشار سیال یا ارتعاش، به‌آرامی از روی شافت فاصله می‌گیرد و مسیر نشتی باز می‌شود.
فنر داخلی باعث می‌شود فشار تماس همواره یکنواخت باقی بماند، حتی وقتی شافت کمی تغییر شکل حرارتی یا مکانیکی پیدا می‌کند.
🔍 مثال صنعتی: در یک پمپ هیدرولیک بزرگ، شافت با تغییر دما تا ۷۰ میکرون انبساط پیدا می‌کند. بدون فنر، لبه آب‌بندی نمی‌تواند این تغییر را جبران کند، ولی فنر داخلی انعطاف لازم را فراهم می‌کند.
۲. جبران سایش لبه آب‌بندی
با گذشت زمان، اصطکاک بین لبه کاسه‌نمد و شافت باعث می‌شود لبه به‌تدریج ساییده شود. اگر فنر داخلی نباشد، این ساییدگی منجر به کاهش نیروی آب‌بندی و نشتی سریع می‌شود.
فنر قادر است این کاهش ضخامت را تا حد مشخصی جبران کند و همچنان فشار کافی ایجاد نماید.
۳. تحمل ارتعاش و ضربه
در ماشین‌آلاتی که شافت دائم تحت لرزش یا شوک بار است (مثل ماشین آلات معدن)، فنر داخلی با خاصیت کشسانی خود ضربات را مهار کرده و از باز شدن آنی لبه جلوگیری می‌کند.
۴. حفظ آب‌بندی در فشارهای متغیر
برخی دستگاه‌ها فشار داخلی‌شان دائم تغییر می‌کند (مثل کمپرسورها). فنر داخلی نقش «تنظیم‌کننده فوری» را ایفا می‌کند، یعنی به‌محض کاهش فشار، نیروی مکانیکی خود را ثابت نگه می‌دارد و مانع نشت می‌شود.
اگر فنر داخلی وجود نداشته باشد چه می‌شود؟
- نشتی زودهنگام، مخصوصاً در فشارهای پایین‌تر از توان طراحی.
- کاهش عمر کاسه‌نمد حتی تا یک‌سوم حالت استاندارد.
- نیاز به سرویس و تعویض مکرر.
- ورود گردوغبار یا آب به سیستم در صورت استفاده در محیط آلوده.
انواع فنر داخلی از نظر طراحی
بسته به کاربرد، فنر داخلی کاسه‌نمد می‌تواند یکی از این سه فرم باشد:
| نوع فنر | ظاهر | کاربرد |
|---|---|---|
| فنر حلقوی باز | یک حلقه با قفل پیچی یا قلابی | رایج‌ترین نوع در صنایع عمومی |
| فنر حلقوی بسته | اتصال بدون درز یا جوش نقطه‌ای | مناسب فشار و دمای بالا |
| فنر شکل‌دهی خاص | با پروفیل غیر مدور | کاربرد در آب‌بندی خاص مثل شافت بیضوی یا غیریکنواخت |
متریال فنر داخلی و تأثیر آن بر عملکرد
| متریال فنر | محدوده دما (°C) | مقاومت شیمیایی | کاربرد اصلی |
|---|---|---|---|
| فولاد کربنی روکش‌دار | -30 تا +120 | متوسط | محیط‌های روغنی و خشک |
| فولاد ضدزنگ (SS 302/304) | -30 تا +200 | بالا | محیط‌های مرطوب یا اسیدی ضعیف |
| Inconel | تا +400 | بسیار بالا | صنایع شیمیایی و نفتی در فشار بالا |
رابطه فنر داخلی با متریال لبه آب‌بندی
فنر داخلی و لبه آب‌بندی باید به‌صورت هماهنگ کار کنند. به‌عنوان مثال:
- NBR + فنر فولاد کربنی: انتخاب اقتصادی برای دمای متوسط و محیط روغنی.
- FKM + فنر استیل: مناسب دما و مقاومت شیمیایی بالا.
- PTFE + فنر Inconel: مخصوص فشار و دمای حداکثری.
نکات نصب و نگهداری فنر داخلی در کاسه‌نمد
- عدم کشش یا فشردگی بیش‌ازحد فنر هنگام نصب: هر تغییر شکل دائمی، فشار آب‌بندی را مختل می‌کند.
- گریس‌کاری اولیه لبه کاسه‌نمد: مانع سایش فوری فنر و لبه در لحظات ابتدایی کار می‌شود.
- بررسی آسیب دیدگی فنر هنگام دمونتاژ: زنگ‌زدگی یا تغییر رنگ نشانه حمله شیمیایی یا دمای بالا است.
- جلوگیری از تماس مستقیم با وسایل نوک‌تیز: در حین نصب یا انبارداری.
عوامل خرابی فنر داخلی
- خوردگی شیمیایی: تماس با اسید یا قلیا بدون انتخاب متریال مناسب
- حرارت بیش‌ازحد: انتخاب اشتباه متریال فنر برای دمای عملیاتی
- سایش اضافی: ناشی از هم‌محوری نامناسب شافت و هوزینگ
- آلودگی ذرات سخت: ورود شن یا براده باعث بریدگی فنر می‌شود
تشخیص خرابی فنر در حین کار
- نشتی متناوب (قطع و وصل‌شونده) در فشار پایین
- لرزش غیرعادی در نقطه تماس کاسه‌نمد با شافت
- صدای «چرخش خشک» ناشی از کاهش فشار تماس
- کاهش ناگهانی فشار سیستم بدون تغییر در شافت یا سیال
چطور بهترین فنر داخلی را انتخاب کنیم؟
۱. بر اساس محیط کاری: مرطوب، خشک، شیمیایی یا دمای بالا.
۲. هماهنگی با متریال لبه کاسه‌نمد: تناسب میان الاستیسیته فنر و مقاومت لبه.
۳. برند معتبر: برندهایی مثل CFW، SKF، NOK در کیفیت فنر توی کاسه‌نمد تفاوت محسوس دارند.
۴. استاندارد سایز: فنر باید دقیقاً متناسب با سایز لبه داخلی باشد.
یک مثال واقعی از اهمیت فنر داخلی
در یک کارخانه بسته‌بندی مواد غذایی، استفاده از کاسه‌نمد بدون فنر داخلی باعث شد بعد از سه هفته نشتی روغن به روی نوار نقاله ایجاد شود.
پس از بررسی، مشخص شد دستگاه روزانه چند ساعت خاموش می‌شود و تغییرات دما باعث جمع‌شدن لبه کاسه‌نمد شده است.
با تعویض به مدل NBR + فنر استیل ضدزنگ، دوره تعویض از ۳ هفته به ۹ ماه افزایش یافت.
نتیجه‌گیری: قطعه‌ای کوچک با مسئولیت حیاتی
فنر داخلی کاسه‌نمد شاید در نگاه اول یک حلقه فلزی ساده به نظر برسد، اما در واقع نگهبان بی‌وقفه سیستم است.
در هر انتخاب و خرید کاسه‌نمد، آگاهی از نوع و متریال فنر داخلی، می‌تواند تفاوت بین یک سیستم پایدار و یک توقف پرهزینه تولید باشد.
