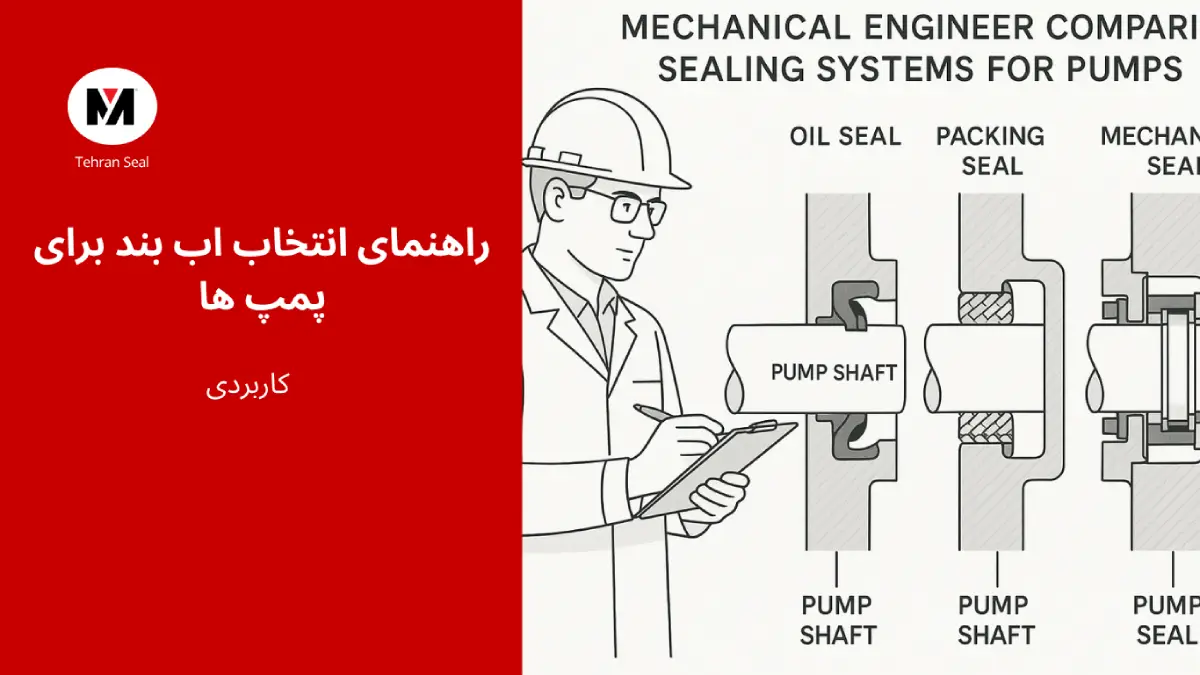

راهنمای انتخاب سیستم آب‌بندی مناسب برای پمپ‌ها

کاسه نمد، پکینگ یا مکانیکال سیل؟ راهنمای انتخاب سیستم آب‌بندی مناسب برای پمپ‌ها

پمپ، قلب تپنده هر فرآیند صنعتی است. از انتقال آب برای خنک‌کاری در یک نیروگاه گرفته تا پمپاژ مواد شیمیایی گران‌قیمت در یک کارخانه پتروشیمی، عملکرد بی‌وقفه پمپ‌ها حیاتی است. اما در مرکز این قطعه حیاتی، یک چالش مهندسی بزرگ وجود دارد: چگونه شفت چرخان (Shaft) را آب‌بندی کنیم تا سیال داخل پمپ باقی بماند و آلودگی‌ها وارد آن نشوند؟

برای حل این معما، سه قهرمان اصلی به میدان می‌آیند: پکینگ (Packing)، کاسه نمد (Oil Seal/Lip Seal) و مکانیکال سیل (Mechanical Seal). این سه قطعه، صرفاً جایگزین‌های ارزان یا گران برای یکدیگر نیستند؛ آن‌ها سه فلسفه مهندسی متفاوت برای رسیدن به یک هدف مشترک هستند. انتخاب اشتباه بین این سه، می‌تواند منجر به نشت، فرسایش شفت، خرابی‌های فاجعه‌بار و توقف‌های پرهزینه تولید شود.

در این راهنمay تخصصی از «تهران سیل»، ما به شما کمک می‌کنیم تا با درک عمیق از تفاوت‌ها، بهترین سیستم آب‌بندی را برای پمپ خود انتخاب کنید.

۱. پکینگ (Gland Packing): سرباز کهنه‌کار و قابل اعتماد

پکینگ، سنتی‌ترین و قدیمی‌ترین روش آب‌بندی است. آن را به عنوان یک “طناب مهندسی‌شده” تصور کنید که از الیاف بافته‌شده (مانند تفلون، گرافیت یا آرامید) ساخته شده و به صورت حلقه‌هایی بریده می‌شود. این حلقه‌ها به دور شفت در محفظه‌ای به نام (Stuffing Box) فشرده می‌شوند.

• چگونه کار می‌کند؟ آب‌بندی در سیستم پکینگ، از طریق فشرده‌سازی و ایجاد تماس مستقیم بین پکینگ و شفت حاصل می‌شود. نکته کلیدی اینجاست: پکینگ برای عملکرد صحیح، نیاز به نشت کنترل‌شده دارد. چند قطره سیال در دقیقه باید از آن نشت کند تا باعث روانکاری و خنک‌کاری پکینگ شده و از سوختن آن و آسیب به شفت جلوگیری کند.
• نقاط قوت و کاربردها:
• هزینه اولیه پایین: پکینگ بسیار ارزان است.
• نصب و تعمیر آسان: تعویض آن نیاز به باز کردن کامل پمپ ندارد و در محل قابل انجام است.
• تحمل ناهم‌محوری و لرزش: ساختار نرم آن، انحرافات جزئی شفت را بهتر از سایر سیستم‌ها تحمل می‌کند.
• ایده‌آل برای سیالات حاوی ذرات جامد: در کاربردهایی مانند پمپ‌های دوغاب (Slurry) که سیال ساینده است، پکینگ یک انتخاب رایج است.
• محدودیت‌ها:
• فرسایش شفت: تماس مستقیم و دائمی پکینگ با شفت، به مرور زمان باعث ایجاد شیار و آسیب به شفت می‌شود.
• نیاز به تنظیم مداوم: برای حفظ نرخ نشت کنترل‌شده، پکینگ‌ها باید به طور مرتب تنظیم و فشرده شوند.
• مصرف انرژی بالا: اصطکاک بالا بین پکینگ و شفت، انرژی بیشتری از موتور پمپ طلب می‌کند.
• نشت بالا: برای سیالات خطرناک، گران‌قیمت یا محصولاتی که نباید آلوده شوند، مطلقاً مناسب نیست.

چه زمانی پکینگ را انتخاب کنیم؟ زمانی که هزینه اولیه اولویت اصلی است، سیال شما ساینده است، سرعت و فشار پایین است و کمی نشت قابل چشم‌پوشی است (مثلاً در پمپ‌های آب کشاورزی یا فاضلاب).

۲. کاسه نمد (Oil Seal / Lip Seal): اسب کاری همه‌کاره

کاسه نمد، یک راه‌حل آب‌بندی مدرن‌تر و بسیار رایج است که از یک بدنه فلزی و یک لبه آب‌بند الاستومری (معمولاً از جنس NBR, Viton, Silicone) تشکیل شده است. یک فنر کوچک نیز معمولاً پشت لبه قرار می‌گیرد تا تماس آن با شفت را حفظ کند.

• چگونه کار می‌کند؟ برخلاف پکینگ، کاسه نمد برای آب‌بندی نیازی به فشرده‌سازی ندارد. لبه انعطاف‌پذیر آن به آرامی روی شفت می‌نشیند و یک لایه نازک از سیال (فیلم هیدرودینامیک) در زیر لبه تشکیل می‌شود که هم روانکاری کرده و هم آب‌بندی را انجام می‌دهد. نشت آن بسیار ناچیز و در حد بخار است.
• نقاط قوت و کاربردها:
• هزینه متعادل: ارزان‌تر از مکانیکال سیل و کمی گران‌تر از پکینگ.
• نشت بسیار پایین: برای اکثر کاربردهای عمومی که نشت نباید وجود داشته باشد، عالی است.
• اصطکاک و مصرف انرژی کم: به دلیل تماس سبک لبه با شفت، انرژی کمتری تلف می‌کند.
• بدون نیاز به تنظیم: پس از نصب، نیازی به نگهداری و تنظیم ندارد.
• محدودیت‌ها:
• محدودیت فشار و دما: برای فشارهای بالا (معمولاً بالای 10-15 PSI) و دماهای بسیار بالا مناسب نیستند.
• حساسیت به شرایط شفت: نیاز به سطح کاملاً صاف و بدون خش روی شفت دارند.
• عدم تحمل سیالات ساینده: ذرات جامد به سرعت لبه نازک آن را از بین می‌برند.

چه زمانی کاسه نمد را انتخاب کنیم؟ برای پمپ‌های با فشار پایین تا متوسط، سرعت‌های دورانی معقول و سیالات تمیز (مانند روغن در گیربکس‌ها یا پمپ‌های هیدرولیک سبک).

۳. مکانیکال سیل (Mechanical Seal): نگهبان فوق پیشرفته

مکانیکال سیل، پیشرفته‌ترین و مؤثرترین سیستم آب‌بندی است. این قطعه پیچیده از دو سطح فوق‌العاده صاف و صیقلی (یکی ثابت و دیگری همراه با شفت در حال چرخش) تشکیل شده است که با نیروی فنر به یکدیگر فشرده می‌شوند.

• چگونه کار می‌کند؟ هنر مکانیکال سیل در این است که یک فیلم میکروسکوپی از سیال بین این دو سطح صاف قرار می‌گیرد. این فیلم هم نقش روانکار را ایفا می‌کند و هم به دلیل کشش سطحی، مسیر نشت را به طور کامل مسدود می‌کند. نتیجه، آب‌بندی تقریباً بدون نشت (Zero Leakage) است.
• نقاط قوت و کاربردها:
• آب‌بندی مطلق: ایده‌آل برای سیالات سمی، قابل اشتعال، گران‌قیمت یا خورنده.
• تحمل فشار و دمای بسیار بالا: برای سخت‌ترین شرایط کاری در صنایع نفت، گاز و پتروشیمی طراحی شده‌اند.
• عمر طولانی و بدون نیاز به نگهداری: در صورت نصب صحیح، برای هزاران ساعت بدون نیاز به هیچ‌گونه تنظیمی کار می‌کنند.
• عدم آسیب به شفت: هیچ تماسی که باعث فرسایش شود با شفت وجود ندارد.
• محدودیت‌ها:
• هزینه اولیه بسیار بالا: گران‌ترین گزینه در بین این سه سیستم هستند.
• نصب پیچیده و حساس: نیاز به دقت بسیار بالا، تمیزی و تخصص در هنگام نصب دارند. کوچکترین اشتباه در نصب منجر به خرابی فوری می‌شود.
• حساسیت به لرزش و ناهم‌محوری: تحمل کمی برای انحرافات شفت دارند.

چه زمانی مکانیکال سیل را انتخاب کنیم؟ زمانی که نشت به هیچ عنوان مجاز نیست، سیال شما خطرناک یا گران است، فشار و دمای کاری بالاست و قابلیت اطمینان بلندمدت (Uptime) مهم‌تر از هزینه اولیه است.

جدول مقایسه سریع: کدام سیستم برای پمپ شما مناسب است؟

نتیجه‌گیری: از فروش قطعه تا ارائه راه‌حل

همان‌طور که دیدید، هیچ پاسخ ساده‌ای برای سوال “کدام بهتر است؟” وجود ندارد. بهترین سیستم آب‌بندی، سیستمی است که دقیقاً برای شرایط کاری پمپ شما طراحی شده باشد.

• برای یک پمپ آب قدیمی در مزرعه، پکینگ یک انتخاب منطقی و اقتصادی است.
• برای آب‌بندی گیربکس یک نوار نقاله با روغن تمیز، کاسه نمد بهترین گزینه است.
• اما برای یک پمپ در پالایشگاه که بنزن داغ را جابجا می‌کند، مکانیکال سیل تنها انتخاب ایمن و ممکن است.

درک این تفاوت‌ها، مرز بین یک تعمیرکار معمولی و یک مهندس نگهداری حرفه‌ای را مشخص می‌کند. این همان دانشی است که از خسارت‌های سنگین جلوگیری کرده و عمر تجهیزات شما را تضمین می‌کند. در «تهران سیل»، ما فقط فروشنده نیستیم؛ ما مشاور و شریک شما در انتخاب هوشمندانه هستیم.

قبل از هر تصمیمی، با متخصصان ما مشورت کنید تا بهترین و به‌صرفه‌ترین راه‌حل آب‌بندی را برای نیاز منحصر به فرد خود بیابید. تهران سیل؛ شریک مطمئن صنعت در مسیر رشد.
