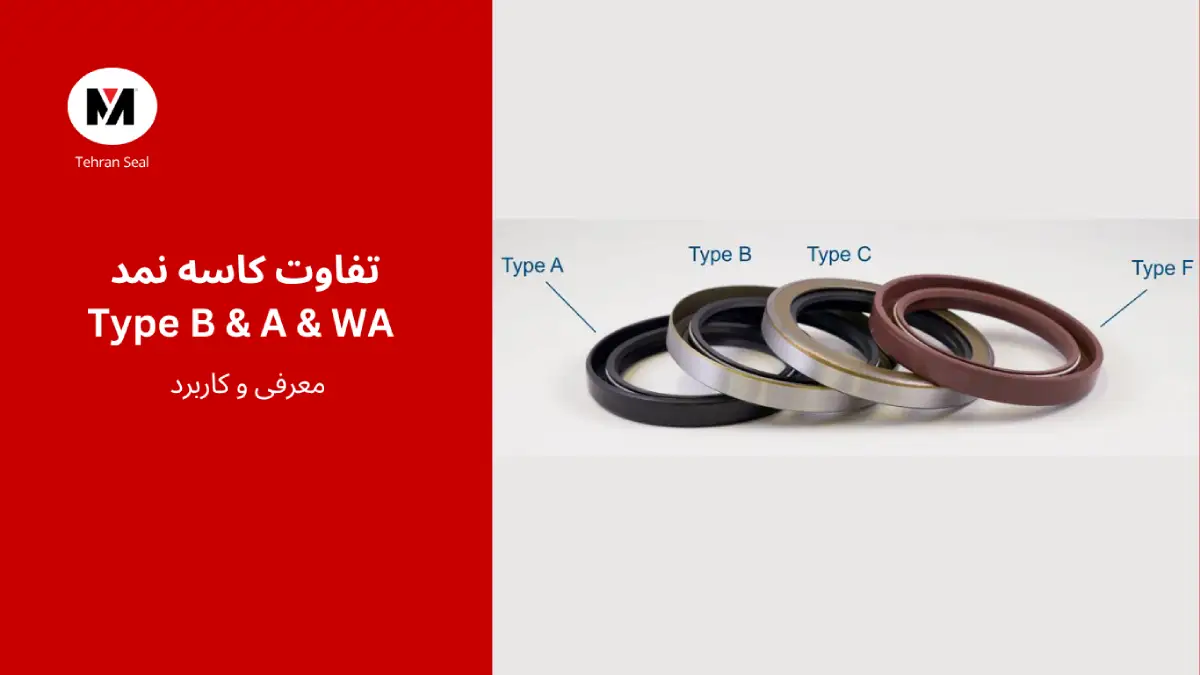

وقتی صحبت از آب‌بندی در قطعات مکانیکی به میان می‌آید، کاسه نمد نقش قهرمان پشت‌صحنه را بازی می‌کند؛ قطعه‌ای کوچک که اگر درست انتخاب شود، می‌تواند از ورود گردوغبار، نشت روغن یا خراب شدن بلبرینگ‌ها جلوگیری کند. اما همه‌ی کاسه نمدها شبیه هم نیستند. طراحی آن‌ها، نوع لبه‌ها، محل فنر و حتی شکل ظاهری، تعیین می‌کند که هر مدل برای چه شرایط کاری ساخته شده است. سه طراحی پرکاربرد در این حوزه عبارتند از Type A، Type B و WA که شناخت تفاوت‌هایشان، برای مهندسان و تعمیرکاران حیاتی است.
۱. معرفی کلی هر نوع طراحی
Type A – ساده اما مطمئن
کاسه نمدهای Type A به عنوان رایج‌ترین نوع، یک لبه آب‌بندی اصلی دارند که به وسیله‌ی فنر داخلی فشرده می‌شود. این طراحی ساده و اقتصادی است، اما به‌طرز شگفت‌انگیزی کارآمد است. وقتی شافت می‌چرخد، لبه اصلی با فشار یکنواخت روی سطح تماس قرار می‌گیرد و جلوی خروج روغن را می‌گیرد. این مدل در ماشین‌آلات صنعتی، گیربکس‌ها، پمپ‌ها و حتی بعضی از موتورهای خودرو کاربرد گسترده‌ای دارد.
Type B – دو لبه برای امنیت بیشتر
در مدل Type B، علاوه بر لبه‌ی اصلی، یک لبه‌ی ثانویه اضافه شده است که نه تنها به عنوان مانع دوم برای جلوگیری از نشت عمل می‌کند، بلکه از ورود ذرات خارجی به بخش آب‌بندی نیز جلوگیری می‌کند. این طراحی معمولا در محیط‌هایی که گردوغبار کم تا متوسط وجود دارد یا شرایط کاری سنگین‌تر است، مورد استفاده قرار می‌گیرد.
WA – محافظ گردوغبار
طراحی WA در واقع نسخه‌ی تکامل یافته‌ی Type A است، اما با اضافه شدن یک لبه‌ی محافظ گردوغبار (Dust Lip). این لبه اضافی در قسمت بیرونی قرار می‌گیرد و مانند یک سپر در مقابل ذرات معلق در هوا، خاک، آب و رطوبت عمل می‌کند. این ویژگی باعث شده WA در محیط‌های بیرونی، ماشین‌آلات معدنی و تجهیزات کشاورزی بسیار محبوب باشد.
ساختار و تفاوت لبه‌ها
برای درک بهتر تفاوت‌ها، باید به لبه‌ها نگاه کنیم:
- لبه اصلی (Primary Lip): وظیفه اصلی‌اش جلوگیری از خروج مایع است. در تمام مدل‌ها وجود دارد.
- لبه ثانویه (Secondary/Dust Lip): برای محافظت در برابر ورود آلودگی‌ها و ذرات خارجی استفاده می‌شود. در Type B و WA دیده می‌شود، اما تفاوت در محل و شکل آن‌هاست.
- جایگاه فنر: در همه‌ی مدل‌ها معمولاً پشت لبه‌ی اصلی، فنر مارپیچ کوچکی وجود دارد که فشار لبه را روی شافت ثابت نگه می‌دارد.
موارد استفاده و انتخاب بر اساس شرایط کاری
یکی از مهم‌ترین اشتباهات رایج این است که کاربران تنها به ابعاد دقت می‌کنند و نوع طراحی را نادیده می‌گیرند. در حالی که انتخاب درست نوع طراحی، تاثیر مستقیمی بر طول عمر کاسه نمد و قطعه‌ی موردنظر دارد.
- Type A: مناسب برای تجهیزات داخلی که در معرض آلودگی محیطی نیستند. مثال: گیربکس خطوط تولید، کمپرسورهای داخل کارگاه.
- Type B: مناسب برای محیط نیمه‌آلوده که در آن گردوغبار یا بخارات شیمیایی احتمال نفوذ دارند. مثال: دستگاه‌های تراشکاری یا موتورهایی که در محیط‌های نیمه‌باز کار می‌کنند.
- WA: ایده‌آل برای محیط‌های بسیار آلوده یا شرایط بیرونی. مثال: بیل مکانیکی در پروژه‌های عمرانی یا ماشین‌آلات کشاورزی که در خاک و گل کار می‌کنند.
جنس و تأثیر طراحی بر متریال انتخابی
نوع طراحی، محدودیتی برای جنس ایجاد نمی‌کند، اما انتخاب جنس اشتباه می‌تواند کارایی طراحی را از بین ببرد.
- NBR: مناسب دما و فشار متوسط، مقاوم در برابر روغن و گریس.
- FKM (وایتون): مقاوم در برابر دمای بالا و مواد شیمیایی خورنده.
- سیلیکون: مناسب کاربردهای بهداشتی یا مواد غذایی.
برای مثال، یک کاسه نمد WA از جنس NBR شاید برای یک تراکتور در مزرعه‌ی گندم عالی باشد، اما همین طراحی با متریال FKM برای دستگاه پتروشیمی که با حلال‌های قوی سروکار دارد ایده‌آل خواهد بود.
نکات مهم در نصب و نگهداری
بسیاری از تفاوت‌های عملکردی بین Type A، B و WA، در صورتی معنا پیدا می‌کنند که نصب و نگهداری درست انجام شود.
- همیشه شافت و محل نصب تمیز باشد.
- از ابزار مخصوص برای جا زدن استفاده شود تا لبه‌ها آسیب نبینند.
- در صورت وجود لبه گردوغبار (خصوصاً در WA)، قبل از نصب از سالم بودن آن مطمئن شوید.
- گریس‌کاری اولیه روی لبه می‌تواند طول عمر آب‌بندی را افزایش دهد.
مزایا و معایب هر طراحی
| نوع طراحی | مزایا | معایب |
|---|---|---|
| Type A | ساده، ارزان، نصب آسان | مقاومت کمتر در برابر آلودگی‌های محیطی |
| Type B | آب‌بندی دو مرحله‌ای، محافظت نسبی در برابر گردوغبار | قیمت بالاتر از Type A، نصب حساس‌تر |
| WA | بیشترین محافظت در برابر آلودگی، مناسب محیط‌های خشن | ممکن است کمی اصطکاک بیشتر ایجاد کند، قیمت بالاتر |
اشتباهات رایج در انتخاب
- استفاده از Type A در محیط معدن که خاک و گل زیادی دارد.
- انتخاب WA در دستگاهی که داخل محیط تمیز کار می‌کند و در نتیجه پرداخت هزینه اضافی.
- بی‌توجهی به متریال و تمرکز صرف روی طراحی.
کدام طراحی برای شما مناسب است؟
پاسخ این سوال، به سه عامل اصلی بستگی دارد:
- فضای کاری دستگاه (داخل سالن یا فضای باز)
- میزان آلودگی محیط
- نوع سیال و شرایط دما و فشار
پیشنهاد کلی:
- اگر دستگاه در فضای بسته و تمیز کار می‌کند → Type A
- اگر محیط نیمه‌آلوده و دارای ذرات ریز است → Type B
- اگر شرایط سخت محیطی یا گردوغبار شدید وجود دارد → WA
آینده طراحی‌های کاسه نمد
با پیشرفت صنایع و نیاز به طول عمر بیشتر قطعات، شرکت‌ها در حال توسعه طراحی‌های ترکیبی هستند. مثلاً اضافه کردن پوشش‌های ضدساییدگی روی لبه‌ها یا استفاده از مواد کامپوزیتی که هم مقاومت مکانیکی و هم مقاومت شیمیایی بالایی دارند. حتی طراحی‌هایی با حسگر داخلی، برای نظارت بر سلامت آب‌بندی در حال معرفی به بازار هستند.
جمع‌بندی
هرچند در نگاه اول ممکن است تفاوت میان کاسه نمد Type A، Type B و WA تنها در تعداد لبه‌ها به نظر برسد، اما در عمل این تفاوت‌ها تاثیر بزرگی بر عملکرد، طول عمر و هزینه‌های نگهداری دارند. انتخاب آگاهانه بر اساس شرایط کاری، نه تنها باعث صرفه‌جویی در هزینه می‌شود، بلکه می‌تواند از خرابی‌های بزرگ و توقف کار جلوگیری کند.
پس دفعه بعد که به خرید کاسه نمد فکر کردید، به شکل طراحی، جنس و شرایط کاری به همان اندازه ابعاد اهمیت بدهید.
