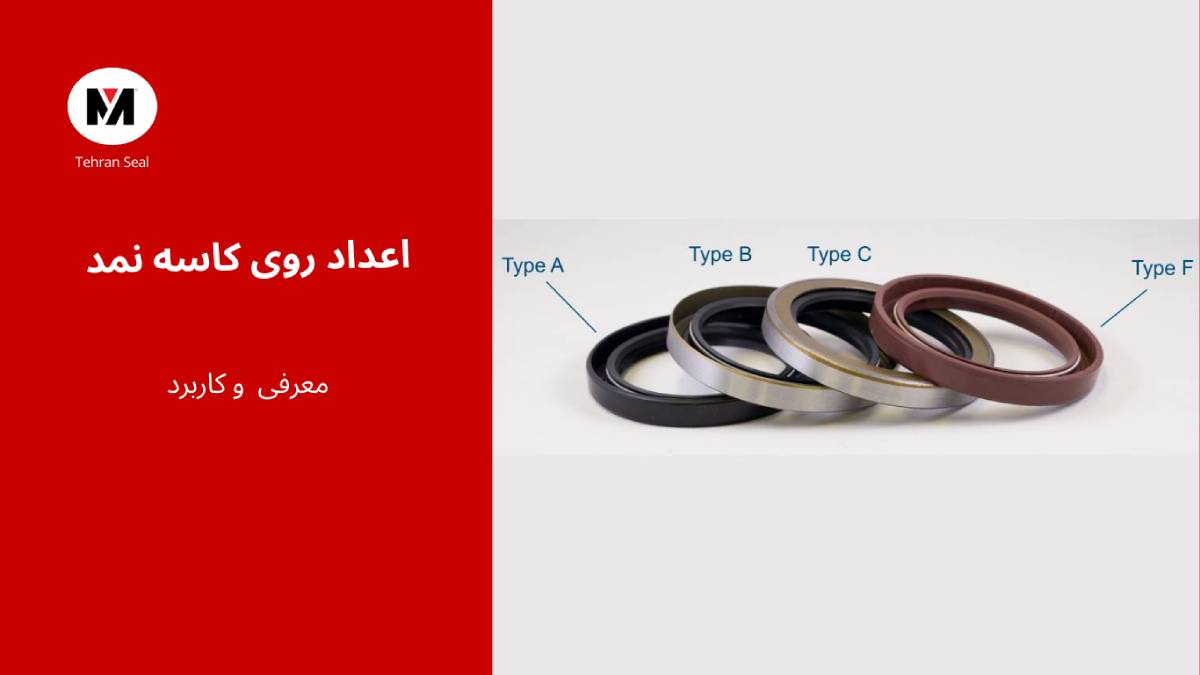

اعداد روی کاسه نمد
کاسه نمدها، که به عنوان یکی از اجزای کلیدی در صنایع مختلف شناخته میشوند، نقش بسیار مهمی در جلوگیری از نشت سیالات و حفظ کارایی سیستمها دارند.
این قطعات، با گذشت زمان و با افزایش تقاضا، دستخوش تغییرات و پیشرفتهای زیادی شدهاند. در این مقاله به تاریخچه تولید کاسه نمدها و همچنین نشانهگذاریها و اعداد اختصاصی آنها خواهیم پرداخت.
اعدادروی کاسه نمد
توضیح محتوای هر تصویر:
- دیاگرام آموزش جستجو شماره فنی
- نمونه شماره فنی: TTO 10-20-5 TCV
- برچسبها به ترتیب از چپ به راست:
- برند: TTO
- قطر داخلی (ID / Shaft): 10
- قطر خارجی (OD): 20
- ارتفاع/ضخامت (Width): 5
- تیپ: TC
- متریال: V = Viton (FKM)
- نکات جستجو:
- در باکس جستجو میتوانید فقط “10-20-5” را وارد کنید تا همه نتایج با این سایز نمایش داده شود، بدون الزام برند یا متریال.
- اگر حرف متریال نیاید، پیشفرض NBR است.
- حروف متریال: V=Viton، S=Silicone، E=EPDM، H=HNBR، P=Polyacrylate، T=PTFE.
- دیاگرام انتخاب صحیح کاسهنمد (نمای برش مقطع)
- اجزا و اندازهگیری:
- ID: قطر داخلی روی شفت
- OD: قطر خارجی یا Housing Bore
- Width (W): ضخامت
- Shaft و Housing با برچسب مشخص شدهاند.
- انتخاب لبه (Lip types):
- S: تکلب با فنر (آببندی سمت داخلی روغن)
- T: دو لب با فنر + گردگیر (رایجترین، کاهش ورود ذرات)
- V: تکلب بدون فنر (گریس)
- K: دو لب بدون فنر + گردگیر (گریس)
- D: دو لب و دو فنر (روغن در هر دو طرف)
- انتخاب کیس/بدنه:
- B2: اقتصادی با فلز بیرونی (طرح L)
- A2: فلز بیرونی + بدنه داخلی مستحکم (برای قطرهای بزرگ)
- C: پوشش لاستیک بیرونی (برداشتن مکرر یا آببندی محفظه)
- B: مشابه B2 با روکش لاستیک برای حفاظت
- BR: مشابه B با روکش لاستیک اضافه در جلوی بدنه برای آببندی بهتر
تاریخچه تولید کاسه نمد
تولید کاسه نمد به دهههای ۱۹۳۰ و ۱۹۴۰ میلادی بازمیگردد. این قطعات ابتدا به صورت دستی و در مقیاس کوچک تولید میشدند.
اما با گذشت زمان و پیشرفت تکنولوژی، تولید کاسه نمد به صورت انبوه آغاز شد. در دهه ۱۹۵۰، شرکتهای بزرگ تولیدکننده قطعات خودروسازی به استفاده از کاسه نمدها به عنوان بخشی از سیستمهای خودروهای خود روی آوردند.
این اقدام به سرعت منجر به افزایش تقاضا و تنوع در طراحی و تولید کاسه نمدها شد.
استفاده از کدها و علائم اختصاری
امروزه استفاده از کدها، علائم اختصاری و سرواژهها در صنعت تولید کاسه نمد بسیار رایج شده است.
این علائم به تولیدکنندگان و مصرفکنندگان این امکان را میدهد که به راحتی نوع و ویژگیهای مختلف کاسه نمدها را شناسایی کنند.
به عنوان مثال، نشانههای اختصاصی مانند TC برای کاسه نمدهای معمولی و TB برای کاسه نمدهای فلز پشت باز، به وضوح مشخصکننده نوع و کاربرد آنها هستند.
نشانهگذاریها و اعداد اختصاصی کاسه نمدها
نشانهگذاری کاسه نمدها معمولاً شامل ترکیبی از حروف و اعداد است که به سادگی میتوانند نوع، اندازه و ویژگیهای فنی آنها را نشان دهند. در زیر به برخی از این نشانهها اشاره میکنیم:
نشانه اختصاصی کاسه نمدهای معمولی TC
نشانه کاسه نمدهای معمولی TG
نشانه کاسه نمدهای تک لبه معمولی SC
نشانه کاسه نمدهای فلز پشت باز TB
نشانه کاسه نمد پشت بسته TA2
نشانه کاسه نمد پشت بسته تک لبه SA2
نشانه کاسه نمد دارای شیار پشت TCW
نشانه کاسه نمدهای فشار قوی Tcp.schp / tcv / tcv2 / sc4
نشانه کاسه نمد فشار قوی تفلون دار scvt
نشانههای دیگر برای کاسه نمدهای معمولی SCG, VC, SB2, KC
مزایای استفاده از علائم اختصاری
استفاده از این علائم اختصاری در صنعت تولید، مزایای زیادی به همراه دارد. به عنوان مثال:
کاهش تعداد کاراکترها: با استفاده از این کدها، ارسال پیامها و سفارشات به مراتب سریعتر و آسانتر میشود.
ارتباط مختصر و مفید: به جای استفاده از نامهای طولانی و پیچیده، میتوان از این علائم برای برقراری ارتباط موثرتر استفاده کرد.
این روند به ویژه در صنعت خودروسازی و ماشینآلات صنعتی کاربرد دارد، جایی که سرعت و دقت در انتخاب و سفارش قطعات از اهمیت بالایی برخوردار است.
نتیجهگیری
کاسه نمد ها به عنوان یکی از اجزای حیاتی در صنایع مختلف، تاریخچهای غنی و پیشرفته دارند.
استفاده از کدها و علائم اختصاری در نامگذاری این قطعات نه تنها به بهبود ارتباطات بین تولیدکنندگان و مصرفکنندگان کمک میکند، بلکه کارایی و دقت در انتخاب و خرید را نیز افزایش میدهد. در نهایت، این تغییرات نشاندهنده پیشرفت صنعت کاسه نمد و انطباق آن با نیازهای روزافزون بازار است.
